U pogonu kompanije Kammerer Gewindetechnik bilo je potrebno modernizovati brusne mašine. U tu svrhu specijalista za navojnu tehniku iz Schwarzwalda prilagodio je vlastita kuglasta navojna vretena kako bi se znatno poboljšala preciznost unutrašnjih brusnih mašina za navoje.
Španski proizvođač mašina Doimak već više od 50 godina proizvodi brusne mašine, među kojima su i mašine za brušenje navoja na kuglastim vretenima. U Kammererovom pogonu u Hornbergu koriste se Doimakove unutrašnje brusne mašine za obradu matica kuglastih navojnih vretena. Tri takve mašine su nedavno morale biti modernizovane. Konstrukcioni tim u Kammereru zamijenio je postojeće navojne pogone u mašinama vlastitim, prilagođenim kuglastim navojnim vretenima.

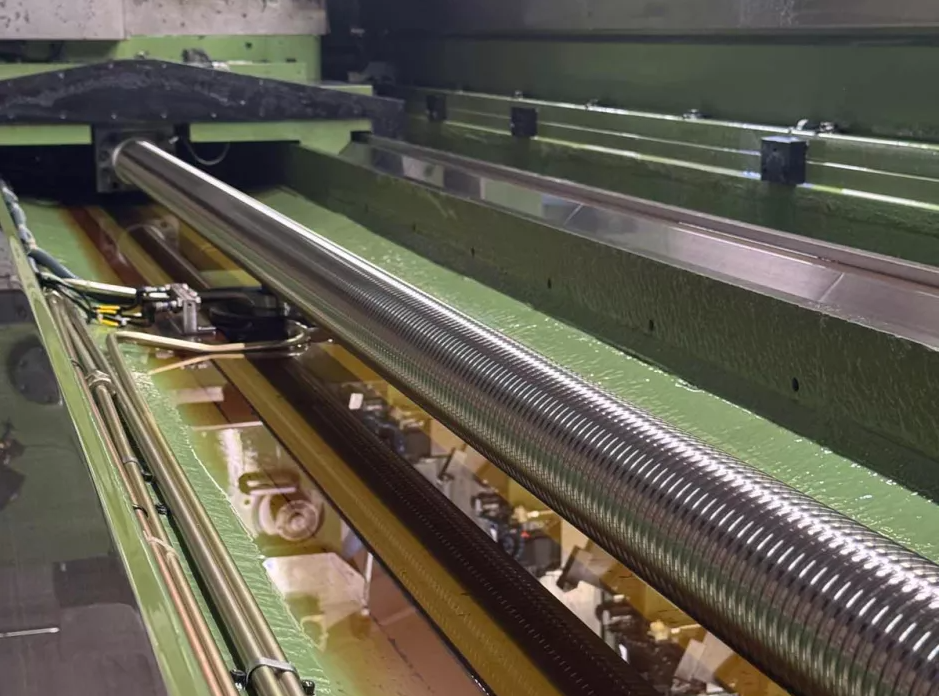

Prilagođena kuglasta navojna vretena iz Kammererove proizvodnje
Kao dio aktuelnih tehnoloških trendova u oblasti alatnih mašina izdvajaju se nadzor stanja mašina i automatizacija u oblasti hlađenja i podmazivanja.
Brzo kretanje osa uz visoku preciznost
„Ključni element u mašini je kuglasto navojno vreteno – ono ima ogroman uticaj na preciznost osa“, naglašava Martin Huber, zadužen za Lean menadžment u Kammereru. Kuglasta navojna vretena omogućavaju pozicioniranje osa u alatnim i obradnim mašinama tako što bešumno i dinamično pretvaraju rotaciono kretanje u linearno. Na ove komponente se postavljaju visoki zahtjevi jer moraju omogućiti brzo kretanje osa uz istovremeno visoku preciznost: „Da bi se održala preciznost pozicioniranja osa, potrebno je, između ostalog, obezbijediti dovoljnu krutost vretena“, kaže Huber.
Preciznost pozicioniranja za visokokvalitetne proizvode
„Redovno održavanje i preventivni servis naših mašina su neophodni kako bismo očuvali ili poboljšali visoki kvalitet Kammerer proizvoda“, objašnjava Huber. „Kao proizvođaču kuglastih navojnih vretena, logično je da ih izrađujemo i za vlastite alatne mašine. Tako možemo primijeniti naše višegodišnje iskustvo i znanje – na primjer u pogledu maksimiziranja radnog vijeka i postizanja stalnog obrtnog momenta bez opterećenja. Pažljivom ugradnjom i zamjenom drugih komponenti osa postiže se željena preciznost pozicioniranja koja je neophodna za proizvodnju naših visokokvalitetnih proizvoda.“
Obrtni moment kao važan parametar
Postupak je isti kao kod narudžbe kupca za kuglasta navojna vretena, kaže Huber: „Na osnovu specifikacija izrađujemo vlastite konstrukcione crteže i proračune i ugrađujemo naš Kammerer sistem za povrat kuglica unutar matice.“
Nakon proizvodnje i montaže, kuglasta navojna vretena se temeljno testiraju. „Pritom je obrtni moment veoma važan parametar u alatnoj mašini“, objašnjava Huber. „Nakon izvršenih servisnih mjera, poboljšanje na proizvodu moglo se dokazati pomoću mjernog skeniranja trodimenzionalnog navoja.“ Tokom servisa mijenjaju se svi ležajevi na fiksnim i slobodnim osloncima: „Zahvaljujući ovim i drugim mjerama, naše unutrašnje brusne mašine sada su spremne za budućnost!“
